Apparat ta' Kumpens ta' Qawwa Reattiva ta' Vultaġġ -TBB

Jinneng TBB Apparat ta' Kumpens tal-Enerġija Reattiva ta' Vultaġġ Għoli- huwa ddisinjat għal sistemi ta 'enerġija bi tliet fażijiet b'vultaġġi ratati ta' 6kV, 10kV, u 35kV. Ittejjeb l-istabbiltà tal-grilja permezz ta 'regolazzjoni tal-vultaġġ, korrezzjoni tal-fattur tal-enerġija (PFC), u tnaqqis tat-telf, u tiżgura kwalità mtejba tal-provvista tal-enerġija.





Titjib tal-Fattur tal-Enerġija
Jikkumpensa għall-qawwa reattiva kkawżata minn tagħbijiet induttivi (muturi, transformers), li jgħollu l-fattur tal-qawwa 'l fuq minn 0.95

Appoġġ u Stabbilizzazzjoni tal-Vultaġġ
Jrażżan il-varjazzjonijiet fil-vultaġġ tas-sistema, billi jipprovdi appoġġ ta 'enerġija reattiva waqt tagħbijiet tqal jew bidliet f'daqqa fit-tagħbija biex ittejjeb l-affidabilità tal-provvista tal-enerġija.

Tnaqqis ta' Telf tal-Linja
Tnaqqas it-trażmissjoni ta 'kurrent reattiv fil-linji ta' trasmissjoni u transformers, tnaqqas it-telf tar-ram u r-rati tat-tagħbija tat-transformer.

Mitigazzjoni Armonika (Mhux obbligatorja)
Meta mgħammar b'reatturi ta 'filtrazzjoni, jista' jifforma panel ta 'kumpens tal-filtru, li jgħaqqad il-funzjonijiet li jrażżnu armoniċi speċifiċi (5th, 7th).





Il-karatteristiċi tat-tħaddim tal-apparat ta' kumpens tal-qawwa reattiva ta' vultaġġ għoli TBB - huma kif ġej:

● Vultaġġ: jaħdem ħinijiet twal taħt 1.1 darbiet vultaġġ żejjed.

● Kurrent: jaħdem kontinwament taħt kurrent żejjed rms Inqas minn jew ugwali għal 1.3 darbiet mill-kurrent nominali tal-bank capacitor.

● Swiċċ & vultaġġ żejjed: banek capacitor 6kV/10kV jużaw breakers speċifiċi & arresters.

● Il-kapaċitatur żgħir jinbidel b'kuntattur tal-vakwu, il-kapaċitatur kbir jinbidel bil-vakwu jew SF6. u mgħammra b'funzjonijiet differenti ta 'reatturi.

● Discharge Coil: it-tip FD inaqqas il-vultaġġ residwu għal < 0.1 darbiet il-vultaġġ stmat f'5s.

● Kontroll: Jista 'jkun kontroll lokali, ċentrali jew awtomatiku bbażat fuq il-ħtiġijiet tas-sistema u l-utenti.

● Protezzjoni: Il-fusing tal-kapaċitatur wieħed bħala protezzjoni prinċipali, oħrajn bħala protezzjoni ta 'backup, kurrent żejjed & vultaġġ żejjed u vultaġġ baxx huwa disponibbli wkoll, u apparat tal-mikrokompjuter jista' jintuża għall-protezzjoni tar-relay.





Komponent	Deskrizzjoni
Egħluq	Miksija tal-metall-, grad ta' protezzjoni IP30-IP54, disponibbli fi strutturi tat-tip drawer fissi jew modulari.
Kondensers ta 'Vultaġġ Għoli	Tipikament niexef-tip, vultaġġ stmat 1.1 darbiet jew ogħla mill-vultaġġ tas-sistema.
Reattur (Mhux obbligatorju)	Konnessi f'serje mal-fergħa tal-kapaċitatur biex irażżnu l-kurrenti tal-inrush jew jiffurmaw fergħat li jiffiltraw.
Apparat tal-Qlib	Kuntatturi tal-vakwu, circuit breakers tal-vakwu, jew swiċċijiet mingħajr kuntatt-ibbażati fuq tiristori (għal kumpens dinamiku).
Unità ta' Protezzjoni	Kurrent żejjed, vultaġġ żejjed, vultaġġ baxx, kurrent żbilanċjat, protezzjoni tat-temperatura, eċċ.
Kontrollur	Tissorvelja l-fattur tal-qawwa/vultaġġ tas-sistema f'-ħin reali u tikkontrolla awtomatikament l-istrateġiji tal-bidla.
Apparat ta' Kwittanza	Jiżgura skariku rapidu ta 'ċarġ residwu f'kapaċitaturi wara l-enerġija-mitfija għas-sigurtà operattiva.





1.Metodu ta 'installazzjoni: installazzjoni fuq ġewwa

2.Altitude: mhux ogħla minn 1000m

3.Temperatura ambjentali:-25 grad ~ +55 grad

4. Umdità relattiva: mhux aktar minn 85%

5. Is-sit operattiv m'għandux ikun fih sustanzi perikolużi splussivi, u l-ambjent tal-madwar m'għandux ikollu gassijiet korrużivi jew konduttivi jew midja li jistgħu jagħmlu ħsara lill-insulazzjoni

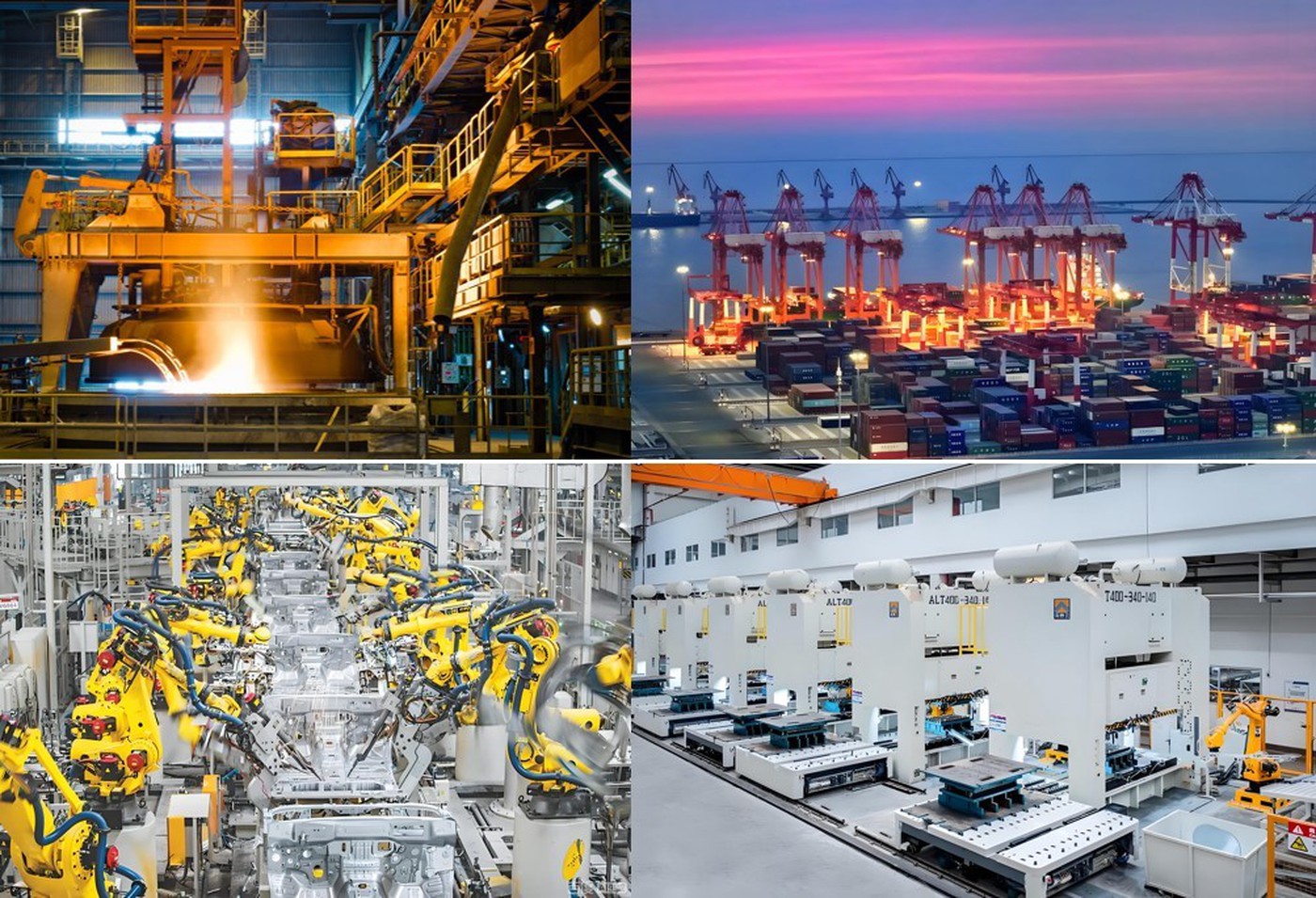

● Manifattura: Impjanti tal-karozzi, magni, workshops tal-iwweldjar, iffurmar tal-injezzjoni tal-plastik

● Kostruzzjoni: Enerġija temporanja għal siti ta 'kostruzzjoni, arja kondizzjonata ċentrali fil-bini

● Utilitajiet Pubbliċi: Impjanti għat-trattament tal-ilma, ċentri kummerċjali, sptarijiet

● Oħrajn: Minjieri, portijiet, trasport bil-ferrovija
