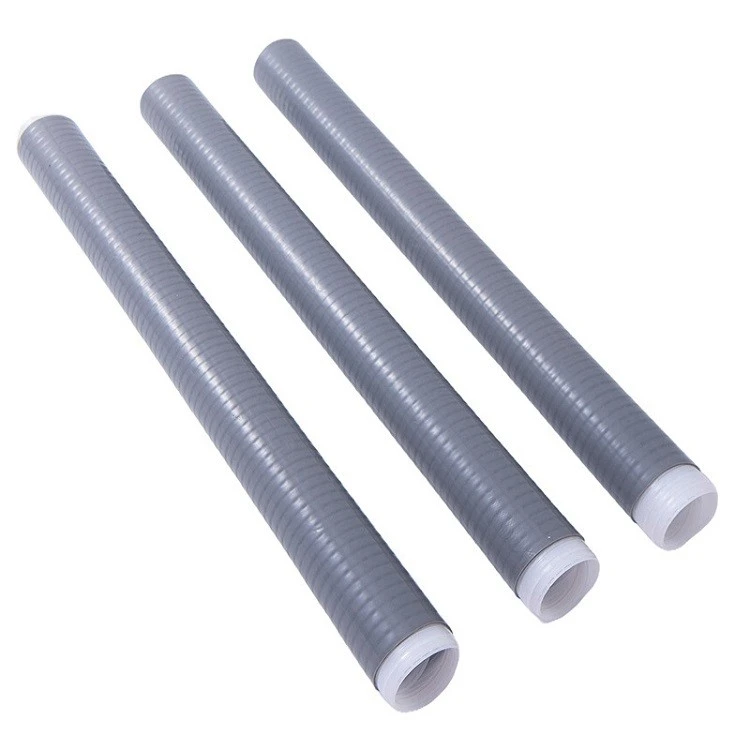

Ġonot dritti tal-kejbil li jinxtorob kiesaħ MV

Il-ġonot tal-kejbil dritti li jinxtorob kiesaħ MV huwa assemblaġġ tal-lastku elastiku pre-estiż li huwa installat fuq kejbil mingħajr il-ħtieġa tas-sħana. Ladarba l-qalba ta 'appoġġ titneħħa, tikkuntratta b'mod radjali biex tifforma siġill issikkat, bla saldatura u li ma jgħaddix ilma minnu madwar il-kejbil. Huwa adattat għalDistribuzzjoni tal-Enerġija ta' Vultaġġ Medju (MV).(sistemi 11kV, 15kV, 25kV, 35kV)





Prinċipju:Jutilizza l-memorja elastika inerenti ta '-lastiku ta' grad għoli (lastiku tas-silikonju). Il-materjal huwa fabbrika-estiż u miżmum fuq qalba spirali tal-plastik li tista 'titneħħa jew qalba riġida li tinkiser. Waqt l-installazzjoni, il-ġbid ta 'din il-qalba jippermetti li l-gomma tiċkien lura għad-dijametru oriġinali tagħha, billi tapplika pressjoni kostanti fuq il-kejbil.



● Korp prefabbrikat ta'-biċċa waħda Cold Shrink splice b'elettrodu semi-konduttiv integrat jifforma gaġġa faraday fuq il-konnettur u jelimina l-użu ta' tejps jew elettrodi iffurmati jew metalliċi addizzjonali

● Installazzjoni veloċi u faċli f'temperaturi li jvarjaw minn -20 grad sa +50 grad

● Adattat għal firxa wiesgħa ta 'tip u daqsijiet ta' kejbil

● Pressjoni ta 'kuntatt radjali permanenti

● Assemblaġġ sempliċi billi tiġbed il-qalba spirali





Komponent	Materjal u Għan
Cold Shrink Korp Konġunt	It-tubu ta 'insulazzjoni prinċipali, ħafna drabi disinn ta' saff-tripplu: Saff ta 'Semikonduttur ta' ġewwa (biex jikkontrolla l-istress elettriku), Saff ta 'Insulazzjoni Nofsani (insulazzjoni primarja), Saff ta' Semikonduttur ta 'barra (għall-ert u lqugħ).
Konnettur tal-konduttur	Konnettur tar-ram (eż., tat-tip ta' kompressjoni-, tat-tip tal-kamin-, jew tat-tip ta' titqib-) biex jgħaqqad iż-żewġ qlub tal-kejbil elettrikament.
Klamps tal-Armatura / Żiġiet tal-Art	Użat biex jgħaqqad u ertjat l-armatura metallika, l-iskrin, jew l-għant tal-kejbil.
Tubi Scotchcast	Tip ta 'tubu li jinxtorob kiesaħ użat għal siġillar addizzjonali fuq il-ġakketta tal-kejbil jew għal tranżizzjonijiet.
Tejp tal-PVC & Tejp tas-siġillar tal-mastika	Użat għal siġillar minuri, pakkett, u jipprovdi wiċċ lixx fuq truf li jaqtgħu biex jipprevjeni l-konċentrazzjoni tal-istress fuq il-gomma.
Kejbils Tindif Wipes & Lubrikant	msielaħ tas-solvent biex ineħħu r-residwi tas-semikondutturi u l-lubrikant biex titħaffef l-installazzjoni tal-komponenti.





Mudell tal-Prodott	Klassifikazzjoni tal-Vultaġġ (kV)	Numru tal-Mudell	Sezzjoni trasversali tal-konduttur (mm²)
Ġonta tal-kejbil li jinxtorob kiesaħ uniku-	8.7/10 jew 8.7/15kV	JLS-8.7/15-1.1	25-50
		JLS-8.7/15-1.2	70-120
		JLS-8.7/15-1.3	150-240
		JLS-8.7/15-1.4	300-400
		JLS-8.7/15-1.5	500-630
3-core Cold Shrink cable joint		JLS-8.7/15-3.1	25-50
		JLS-8.7/15-3.2	70-120
		JLS-8.7/15-3.3	150-240
		JLS-8.7/15-3.4	300-400
		JLS-8.7/15-3.5	500-630
Ġonta tal-kejbil li jinxtorob kiesaħ uniku-	24/35kV	JLS-24/35-1.1	50-95
		JLS-24/35-1.2	120-185
		JLS-24/35-1.3	240-400
		JLS-24/35-1.4	500-630
3-core Cold Shrink cable joint		JLS-24/35-3.1	50-95
		JLS-24/35-3.2	120-185
		JLS-24/35-3.3	240-400
		JLS-24/35-3.4	500-630

Rekwiżit speċjali plsikkuntattjana





1. Poġġi l-korp ta 'splice Cold Shrink fuq il-kejbil ippreparat, qabbad il-qlub u naddaf il-kejbils sewwa.	2. Griż sewwa l-kejbil konness bi tħejjija għall-korp ta 'splice tal-kejbil.	3. Ladarba fil-pożizzjoni, ibda neħħi l-coil ta 'ġewwa mill-korp tal-ġonta tal-kejbil.	4. Għal paċi żejda tal-moħħ, ħu vantaġġ mill-fatt li l-pożizzjoni tal-korp tal-isplice tal-kejbil hija kkontrollata faċilment.
5. Poġġi l-istokk tal-art fuq il-korp tal-isplice. Art u sigura ma Molol tal-Forza Kostanti.	6. Iżola l-molol tal-forza kostanti b'Tejp ta 'Splicing tal-Lastiku u mbagħad ipoġġi bi Tejp tal-Mastiċi tal-Gomma	7. Poġġi t-Tubu ta' Protezzjoni ta' Barra tat-Tiċken Kesħa ipparkjat minn qabel fuq il-kalzetti u ibda tneħħi l-qalba ta' appoġġ ta' ġewwa.	8. Kompli neħħi l-qalba ta 'ġewwa sakemm it-tubu ta' barra jiċkien għal kollox, u tlesti l-ġonta tal-kejbil.
